さて、まずはブレッドボードでてすとです。

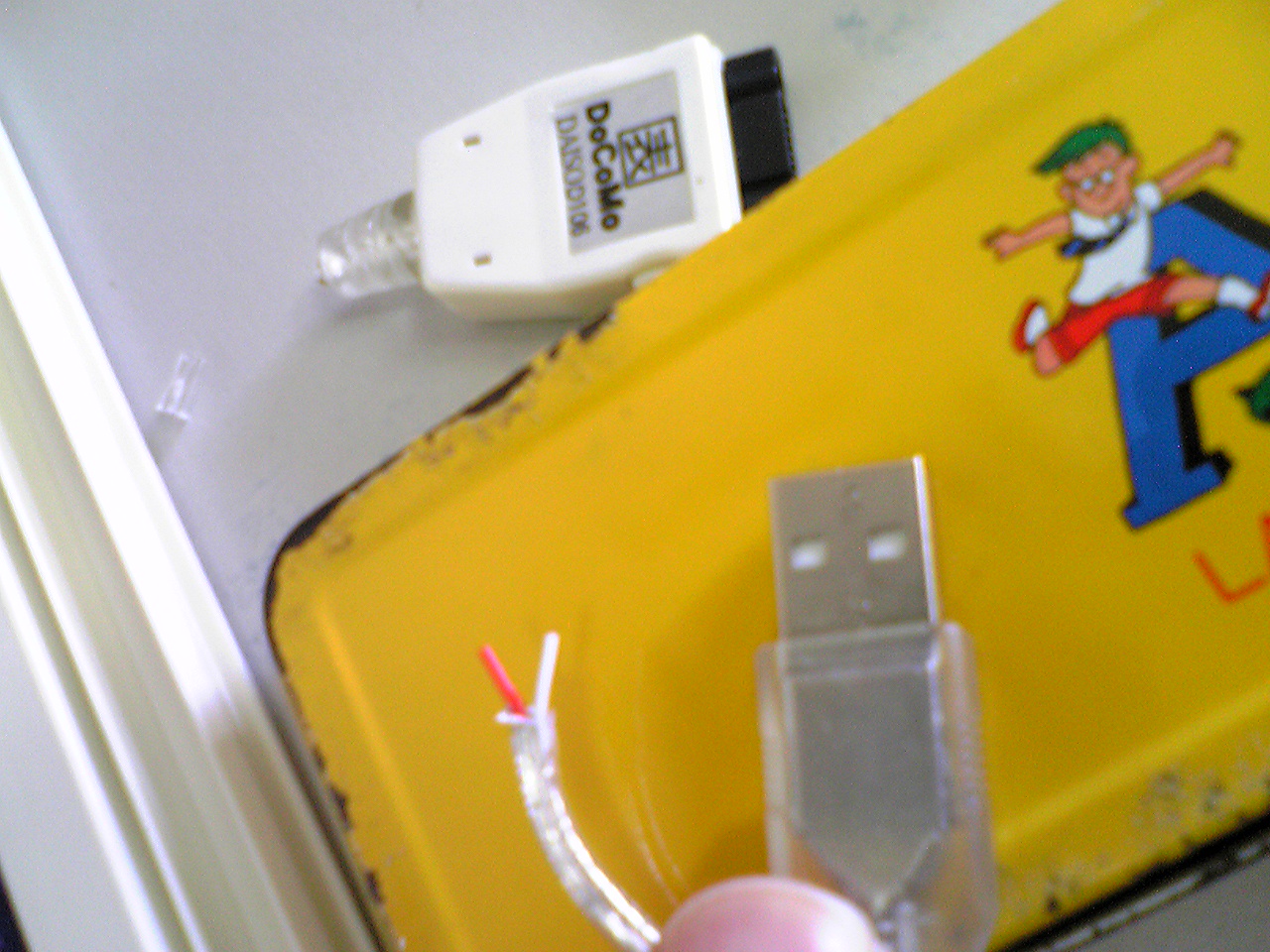

とりあえず100均の携帯充電用USBを切ってみた、「四本の中から選び出すの大変そうだなぁ」と思っていたら二本しかなかった！やったね！
おそらく赤が+で白が-だろうとあたりをつける。

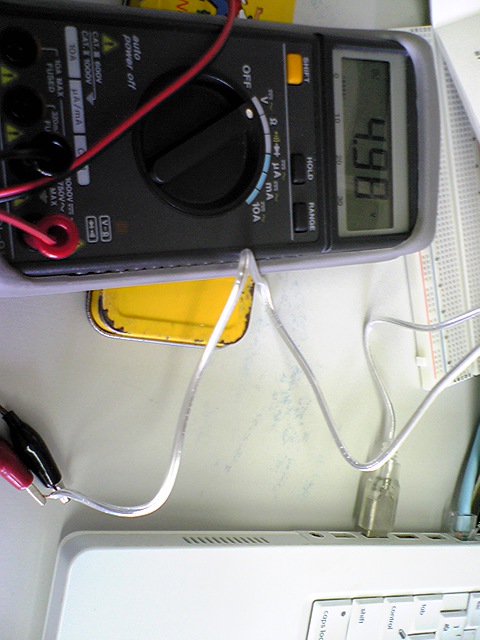

つぎに念のためUSBの電圧を測ってみた、4.98V、まぁ5V計算でいいだろう（←いいのか？w）
というわけで配線、抵抗めんどくさかったので赤外線LED(VF=1.25V)x2個と赤色LED(VF=2V)x1個を直列に繋いでみた、これで合計4.5V、ちょっと足りないが「少しオーバーロードしても大丈夫」という話を聞いたのでそのままGO!!
光った！デジカメで撮影しているので赤外線も光ってるのがわかります、コレクトッ！
とりあえず100均の携帯充電用USBを切ってみた、「四本の中から選び出すの大変そうだなぁ」と思っていたら二本しかなかった！やったね！
おそらく赤が+で白が-だろうとあたりをつける。
つぎに念のためUSBの電圧を測ってみた、4.98V、まぁ5V計算でいいだろう（←いいのか？w）
というわけで配線、抵抗めんどくさかったので赤外線LED(VF=1.25V)x2個と赤色LED(VF=2V)x1個を直列に繋いでみた、これで合計4.5V、ちょっと足りないが「少しオーバーロードしても大丈夫」という話を聞いたのでそのままGO!!
光った！デジカメで撮影しているので赤外線も光ってるのがわかります、コレクトッ！
[0回]
PR
| うぃ〜 / 2008/07/07 (Mon) / 編集 |
注意：ド素人が書いたメモ書きです、あんま信用しないように！！
今回使用するのは赤外線LED OSIR5113A
名前(記号)[単位]
抵抗R[Ω] = ( 電源電圧(V)[V] - 順方向電圧(VF)[V] ) / 順方向電流(IF)[A]
順方向電圧 = LED１つあたりの順方向電圧*LEDの個数
順方向電圧(VF)は直流順電圧(Typ)とか印加電圧ともいう。
今回の電源がUSB（5V）、赤外線LED（VFが1.25V、IFが20mA）が２つなので
抵抗R[Ω] = ( 5 - 1.25*2 ) / 0.02 = 125
[バケさんの趣味の部屋]LEDの電流制限抵抗の求め方によると「LEDに流す電流はLEDの最大許容電流の半分ぐらいが目安」らしいので
抵抗R[Ω] = ( 5 - 1.25*2 ) / 0.01 = 250
かもしれない、（だが暗くなるらしいので125Ωでいくべきかもしれない）
＊右端が「許容差」右から２番目が「0」の数
つまり「茶(1):緑(5):橙(3):金」なら「15*10^3=15000=15KΩ、許容差は+-5%」となる
じゃあ125Ωなら（理論的には）「茶(1):赤(2):緑(5):黒(0):?色」となる、、、のか？
（最終的に「電源の電圧=回路で使う電圧」になればいいらしいのでVF=1.25VのLEDを４個直列に繋げばいいのかもしれない。）
作りたいもの
USB接続のWii用IRセンサーバー、本式なら左右端に赤外線（Infrared Ray）LED（Light Emitting Diode）が５個ずつの計１０個、今回は略式で左右端に赤外線LED１個ずつの計２個光らせたい。今回使用するのは赤外線LED OSIR5113A
- VF:1.25V
- 波長:940nm
- 半減角:15°
- 電流:20mA
電流制御抵抗
LEDを光らせるときにはLEDにかかる電圧/電流が大きすぎても小さすぎてもだめらしい、というわけで、まずは「電流制御抵抗」の計算式、名前(記号)[単位]
抵抗R[Ω] = ( 電源電圧(V)[V] - 順方向電圧(VF)[V] ) / 順方向電流(IF)[A]
順方向電圧 = LED１つあたりの順方向電圧*LEDの個数
順方向電圧(VF)は直流順電圧(Typ)とか印加電圧ともいう。
今回の電源がUSB（5V）、赤外線LED（VFが1.25V、IFが20mA）が２つなので
抵抗R[Ω] = ( 5 - 1.25*2 ) / 0.02 = 125
[バケさんの趣味の部屋]LEDの電流制限抵抗の求め方によると「LEDに流す電流はLEDの最大許容電流の半分ぐらいが目安」らしいので
抵抗R[Ω] = ( 5 - 1.25*2 ) / 0.01 = 250
かもしれない、（だが暗くなるらしいので125Ωでいくべきかもしれない）
抵抗のカラーコード
＊カラーコードは帯が4本のものと5本のものがある＊右端が「許容差」右から２番目が「0」の数
| 色 | 数値 | 許容差 |
|---|---|---|
| 黒 | 0 | |
| 茶 | 1 | +-1% |
| 赤 | 2 | +-2% |
| 橙 | 3 | |
| 黄 | 4 | |
| 緑 | 5 | +-0.5% |
| 青 | 6 | +-0.25% |
| 紫 | 7 | +-0.1% |
| 灰 | 8 | |
| 白 | 9 | |
| 金 | +-5% | |
| 銀 | +-10% | |
| なし | +-20% |
じゃあ125Ωなら（理論的には）「茶(1):赤(2):緑(5):黒(0):?色」となる、、、のか？
抵抗の代用
例えば1KΩの抵抗を3つ並列に繋ぐと333Ωになるらしい、つまり250Ωを２つ並列に繋げば125Ωになる（最終的に「電源の電圧=回路で使う電圧」になればいいらしいのでVF=1.25VのLEDを４個直列に繋げばいいのかもしれない。）
[0回]
| うぃ〜 / 2008/07/07 (Mon) / 編集 |
SANWAのMM-BTUD7というBluetoothのUSBアダプタを買ってみた、対応機種はWindowsのみだったが普通にiBookG4でつかえた、マック万歳！

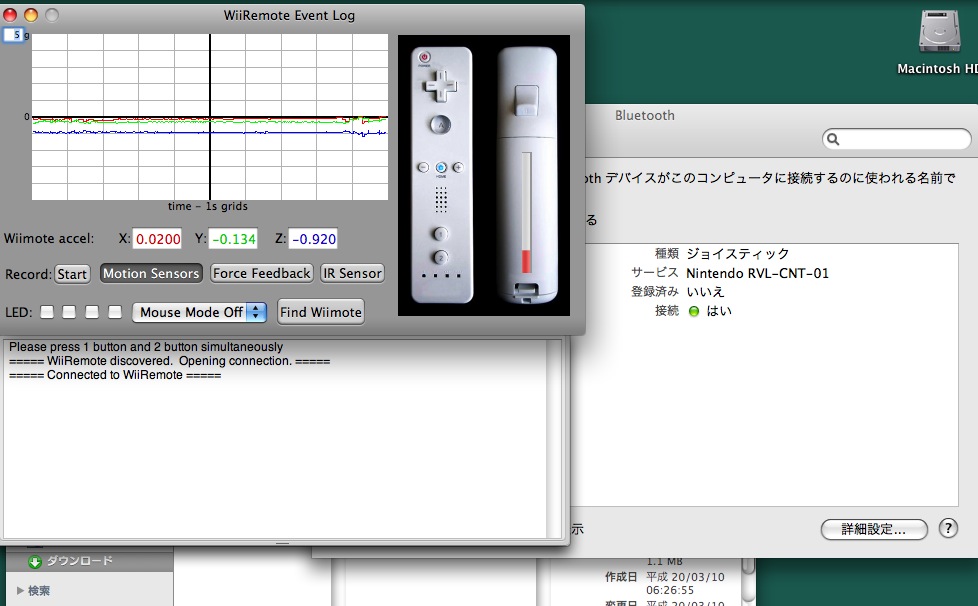

というわけでさっそくWiiリモコン試してみた、だがしかし、環境設定のBluetoothでうまく設定できないよ、、、[cocoa*life]Wiiリモコン with MacBookと同じ症状、なんだこれ？
半信半疑でDarwiinRemote起動してみたらちゃんと使えた（なんか「環境設定のNintendoのやつを消せ」っていわれて消したけど）どうやらDarwiinRemoteを起動している間は認識できるらしい
ちなみにDarwiinRemoteを終了すると「接続」が「いいえ」になります。
というわけでさっそくWiiリモコン試してみた、だがしかし、環境設定のBluetoothでうまく設定できないよ、、、[cocoa*life]Wiiリモコン with MacBookと同じ症状、なんだこれ？
半信半疑でDarwiinRemote起動してみたらちゃんと使えた（なんか「環境設定のNintendoのやつを消せ」っていわれて消したけど）どうやらDarwiinRemoteを起動している間は認識できるらしい
ちなみにDarwiinRemoteを終了すると「接続」が「いいえ」になります。
[0回]
